Matériel

Il suffit, pour un poste, de très peu de matériel :

• 1 combiné de téléphone (récupéré auprès des télécoms),
• 1 buzzer 6VCC,
• 2 inverseurs double voie,
• 1 pile ou batterie 6VCC.

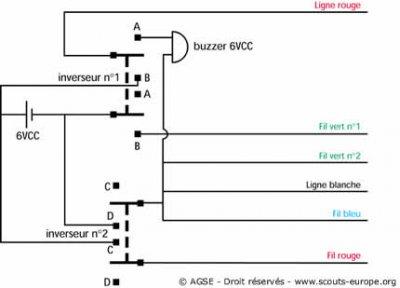

On peut fabriquer autant de postes que nécessaires, mais il en faut au moins deux pour monter une ligne (Schéma ci-dessous)

Positions des inverseurs

• Attente d’un appel : Inverseur n°1 en A Inverseur n°2 en D

• Appel de l’autre poste : Inverseur n°1 en B Inverseur n°2 en D

• Pour parler : Inverseur n°1 en B Inverseur n°2 en C

• Pour brancher le poste sur la ligne : il suffit de relier le fil « ligne rouge » du poste au fil rouge de la ligne, et de même relier le fil « ligne blanche » du poste au fil blanc de la ligne.

• Pour brancher plus de deux postes sur une ligne : c’est possible, mais lors d’un appel, tous les postes de la ligne sonneront ! Il faut alors envisager de construire un central. Il faudra alors tirer, jusqu’au central, autant de lignes que de postes. (voir schéma ci-dessous)

• Pour communiquer depuis le central avec l’un des postes n°1, 2 ou 3 : il suffit de basculer l’interrupteur correspondant. Il est également possible de tous communiquer en même temps en basculant tous les interrupteurs.

• Pour que l’un des postes puisse appeler le central : il faut que l’interrupteur correspondant soit fermé ainsi que celui du central.
